前一篇介紹的"台灣扁柏",偏向於"製材用"的正常材,為了增加格友對"台灣扁柏"的辨識度,
此篇介紹一些比較特殊的木材表像與缺陷~

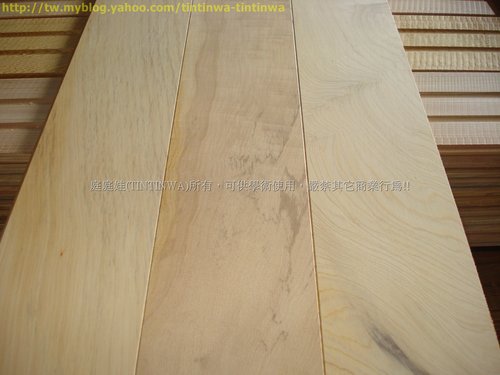

(上圖)三片台灣扁柏,經過砂光處理後,表面明顯有些黑黑的印子,不太美觀~
(右邊第一片)

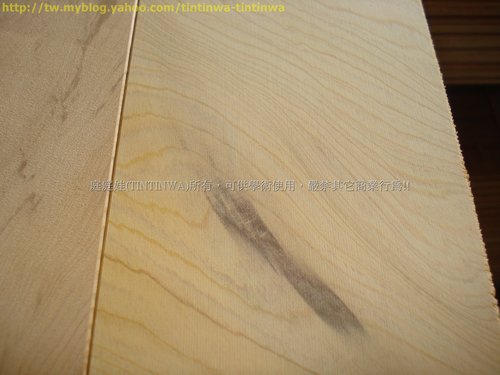

(圖中)"黑痕"的成因,應該是"還未製材"的原木,在室外停置久了,雨水積蓄在破損的表皮,開始
出現霉斑,甚至腐朽。而(圖中)"黑痕"就是製材時未完全切除的"積水腐朽"痕跡~
(上圖)多半是原木的"邊材"或木質較鬆散的心材,積水過久造成腐朽變色~
(左側一片)細照~

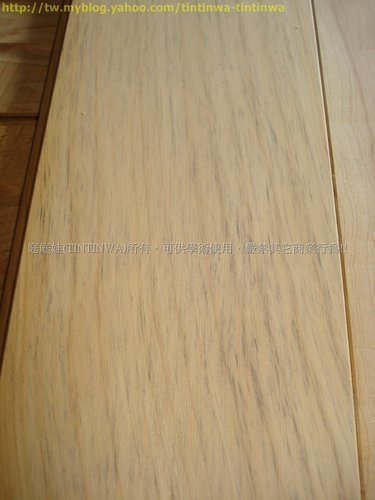

樹木生長時,由於"日光照射度"與"其他環境條件"不一,某些部位年輪較寬鬆,某些部位則較
密實,可由橫斷面的年輪看出。而就"台灣扁柏"來說,年輪較寬鬆的部份,含油量相對較低,且
"心材"品質相對較差。
若於製材後未經適度乾燥後再堆疊,容易出現大面積"霉斑"的情況,嚴重時霉斑甚至會滲透板
材5分左右,整片地板就可以說是報銷了!!

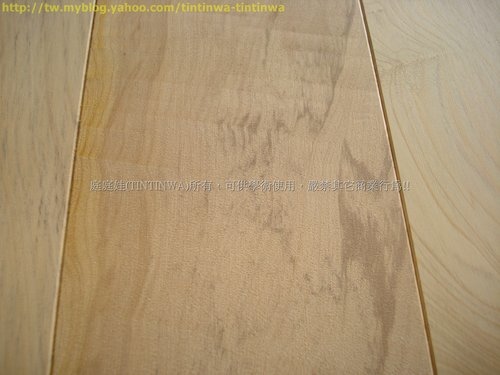

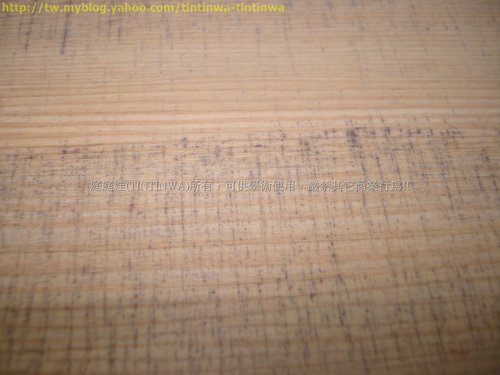

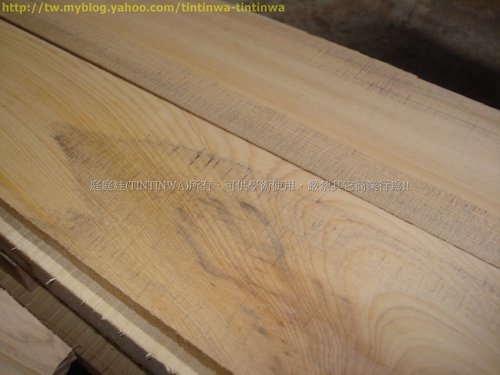

(上圖)中的"霉斑",為典型的"黑斑"或稱"藍斑",形成原因不外乎都是"長期積水不散"所致~
像這類"黑斑"以"針葉樹種"較為常見~
在一次"地板代工"作業中,這片"台灣扁柏"讓我印象深刻,何解?
因為整批十幾坪的"台灣扁柏"地板中,就屬這片味道最明顯,它的氣味揮發性之高,甚至蓋過
整批地板所散發的香氣,讓原本對"台灣檜木氣味"有點麻木的我,也不時聞到它所散發的氣味~

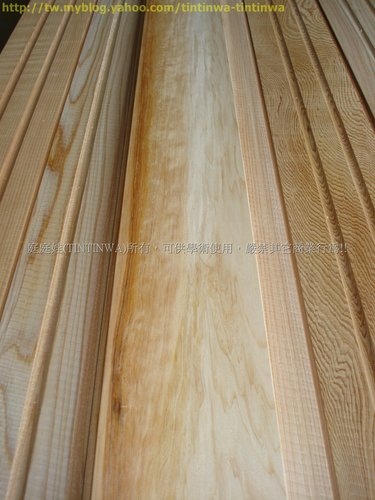

由它的紋路及油層分佈,猜測是邊、心材交界處所裁切下來的板料,故含油量較高,帶有很高的
揮發性~
"台灣檜木"中,僅有"台灣扁柏"有這樣的結晶層。
"針葉五木"中,台灣香杉(巒大杉)也有類似的結晶層~

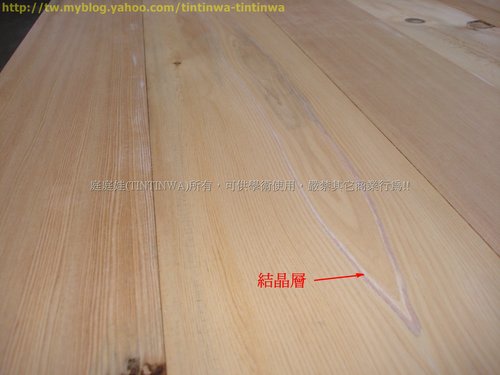

為了讓各位更了解"結晶層"的型態,接下來提供幾個較明顯的範例~

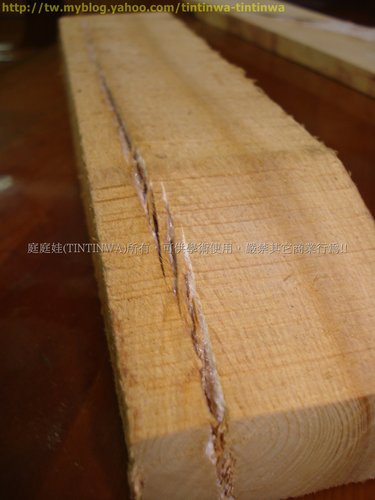

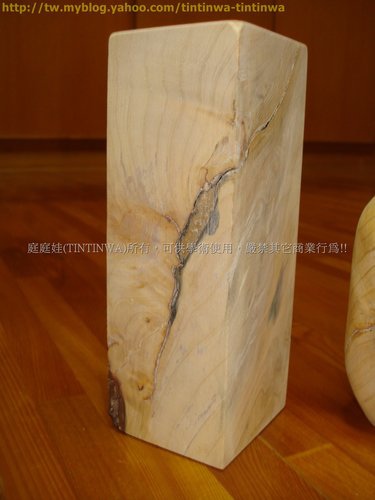

(上圖)為台灣扁柏(不規則樹頭段)所裁切下來的角料,面上有一條結晶裂痕,中間(缺陷處)
非人為填補,而是自然形成~
由於原木剖切後,木料接觸空氣,在水份揮發的同時,木材因應水分的散失而產生收縮,在收縮拉
扯的作用下,導致木料中較脆弱的結晶層開裂,以致出現裂縫!!

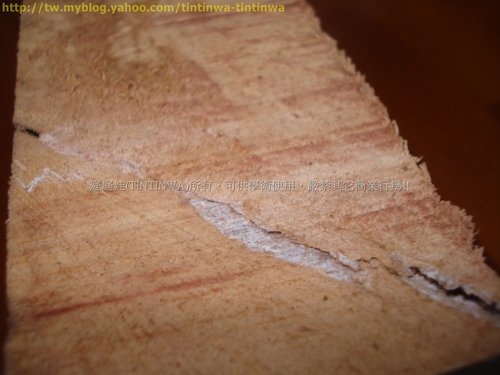

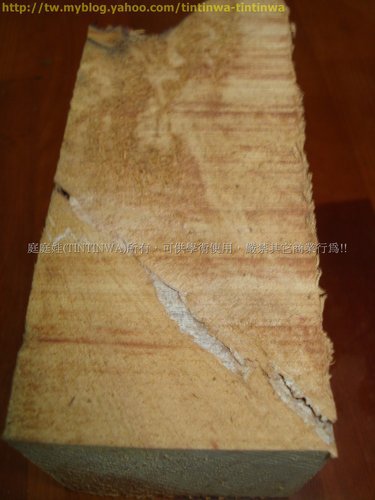

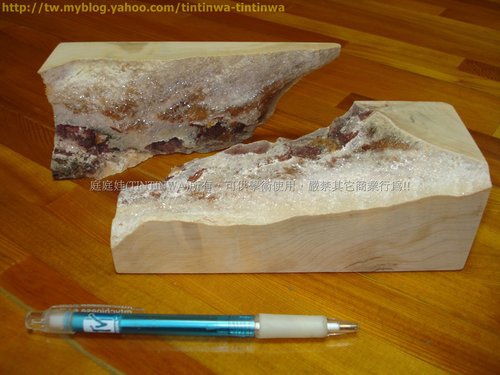

逐將裂縫翻開,可以看見附著於裂縫兩側的...鹽巴..味精...還真的蠻像的!!
一般"主幹"在幼齡時,接近"髓心處"多少都會發現有殘餘的死結。而(上圖)中卻不見這種情況,
因此判定為"支幹"(分枝),在(分枝)的中心處出現"結晶層",大大顛覆我對"結晶層"生成的判定~
"結晶層"的形成原因,在網路上找不到太多的資料~
台灣扁柏-新材(高含水率)鋸切一段時間後,"橫斷面"會出現少量的"粉末狀"結晶物,即為"結晶"。
(PS.有別於杉木的結晶為"針狀結晶")
台灣扁柏"結晶層"的形成,可能是樹木在生長過程中,由於某些外在因素,造成樹幹"內部"出現
局部均裂,但裂縫又不影響樹木的正常生長,此時裂縫中不斷分泌出(如上述)的"粉狀結晶",由於
裂縫出現在樹幹內部,且樹木正常生長狀態下,水分源源不絕,因此"粉狀結晶"在封閉的裂縫中
不斷累積!!
在(樹木瘀傷)與(結晶不斷分泌)的雙重擠壓作用下,密實的"結晶層"逐而形成~
有些細微的破損空洞,也同樣受到"結晶"填補包覆~

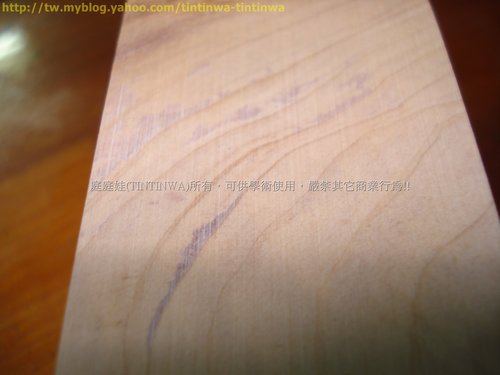

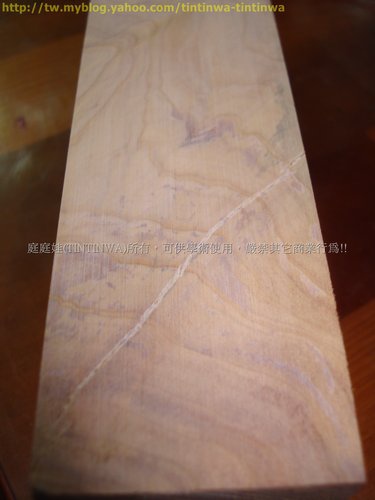

受"結晶"填補的小縫隙,由於不至於像裂縫般有"開裂"的疑慮,在砂磨過後,呈現"可透光"的
半透明狀~
"樹皮"與"結晶物"交錯融合~

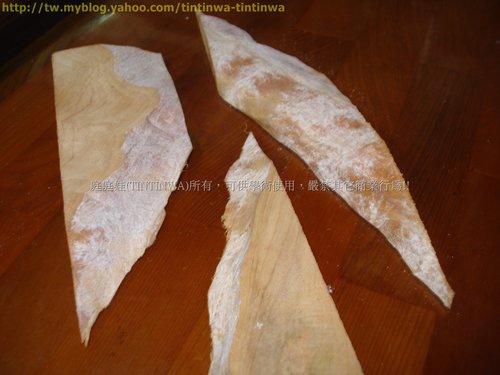

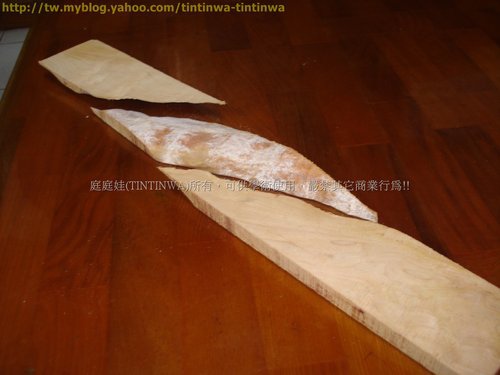

(上圖)原先為完整的板料,由於板材上帶有"結晶層",在乾燥收縮後,逐開裂成三段~
這類"結晶層"出現在(不規則生長)的樹頭、樹幹機率較高。
通常都不太適合"製材",多半依其(特有的生長型態)製作成(奇木桌或奇木藝品),比較不至於
出現(上圖)般開裂分解的情況~

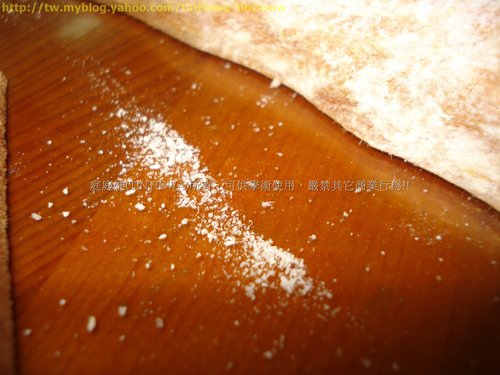

(上圖)由"結晶層"刮下來的"結晶粉末"

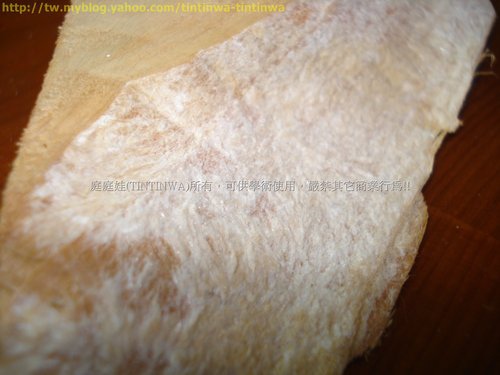

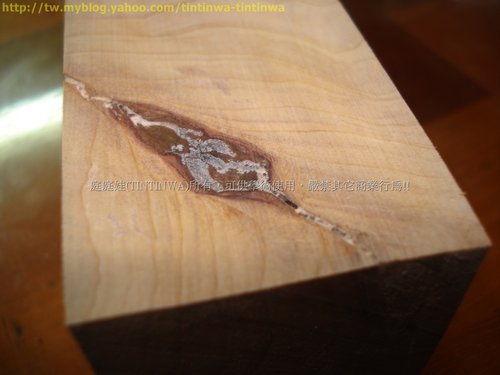

結晶層細照~
文中提到的"結晶層生成"原因,純為個人依經驗揣測,無任何(文獻或學理)根據,如有錯誤之處,
望來信導正,虛心受教~
----------------------------------------待續(不定時添增圖文)------------------------------------------
留言列表
