"花梨木"在許多(木工前輩)的心中,有著一份很難被取代的堅定情感!!
偶然的機緣下,承接了大量的花梨木代工,也收集了不少照片,以致有足夠的照片來製作圖鑑~
某廟宇在建廟時引進大量"花梨木"使用。
廟宇完成後,還留有大批花梨木木方。
數十年後,全數由這位客戶收購,用做其建案的主要木料之ㄧ。

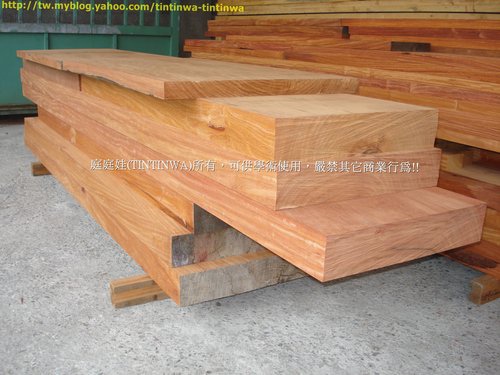

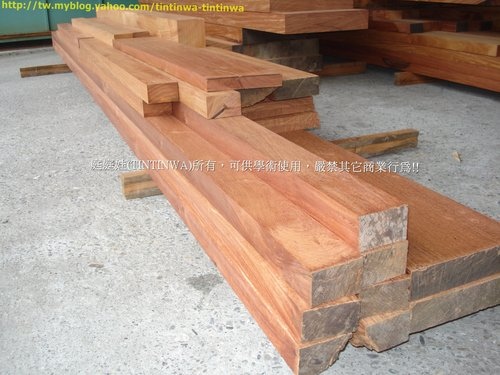

看來數量真的不少,這一年半間,陸續處理代工的花梨木料大概也有兩貨櫃囉!!

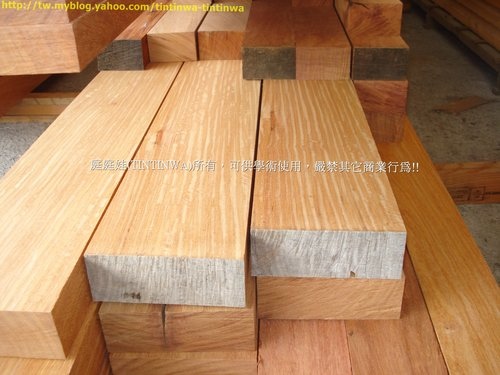

最長的有19尺半,最寬的大約2尺左右~
花梨木是非常耐用的樹種,乾縮變形的情況十分少見!!

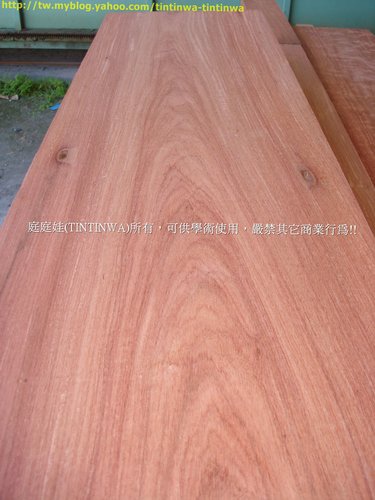

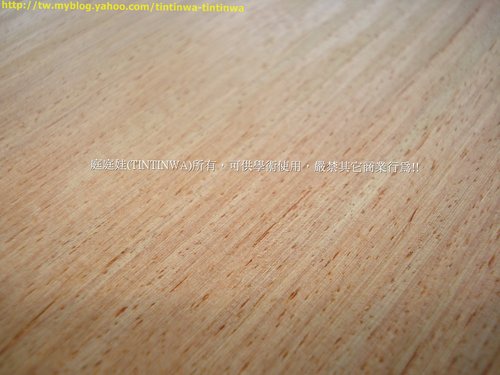

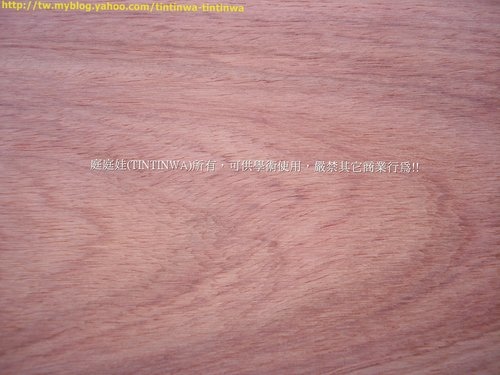

弦切面可以看見類似"牛毛" 孔紋

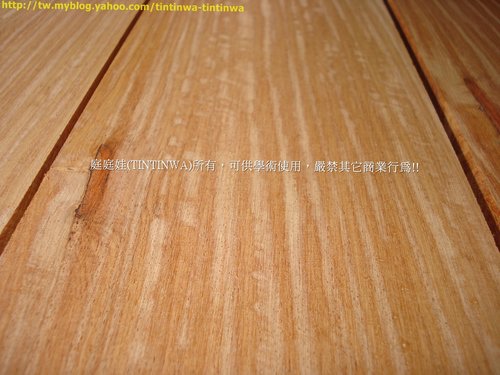

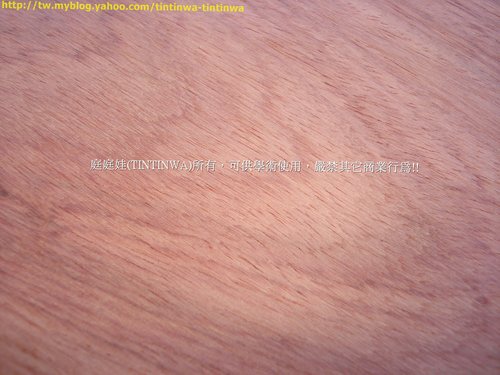

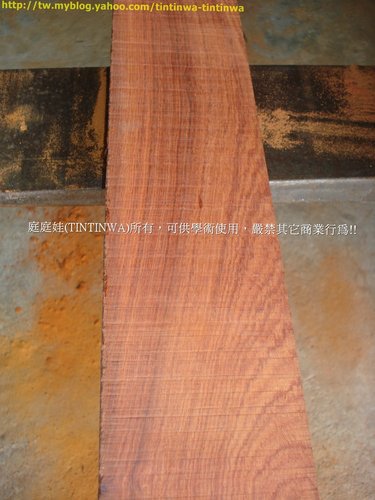

"牛毛紋"徑切面的表相(上圖)~

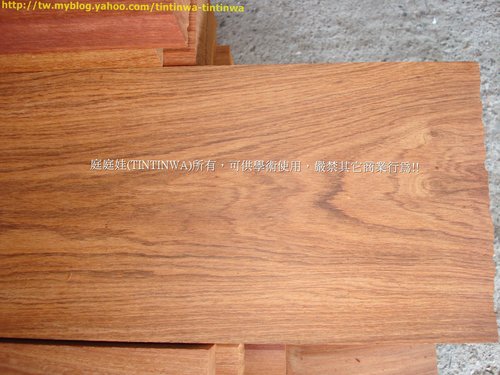

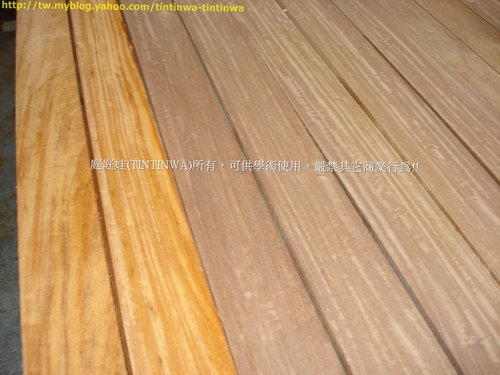

心材接近髓心的色澤較偏橘,與偏褐色的心材色差頗大~

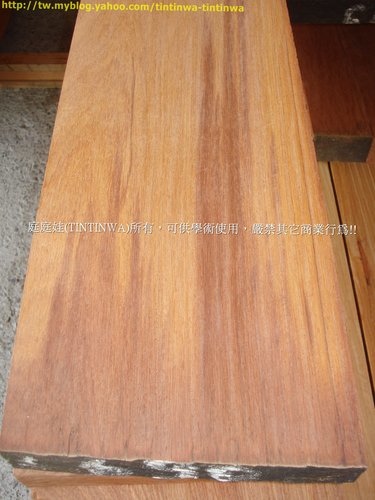

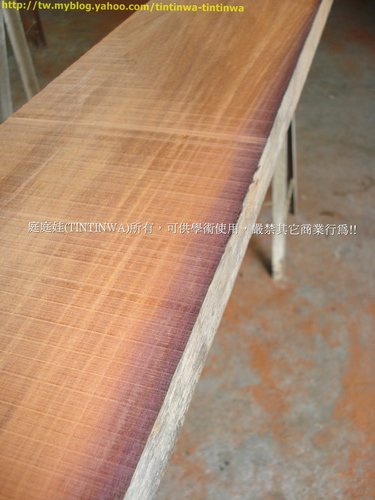

接近白邊的部份是色澤最深紅,紋路最多變優美的部份!!

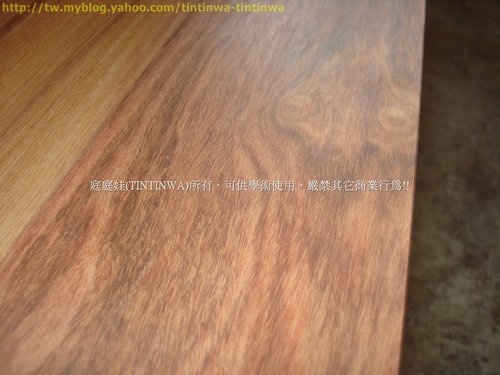

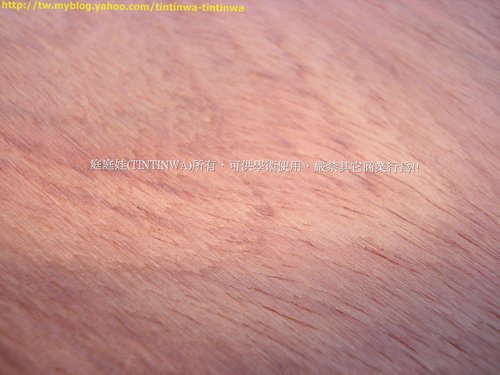

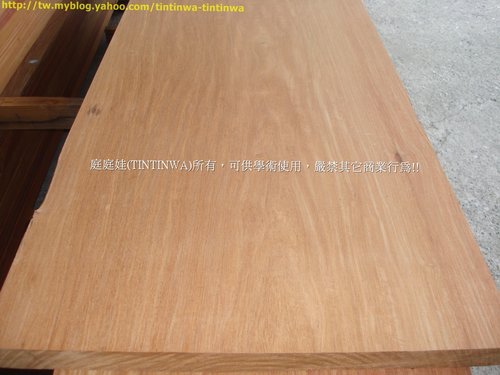

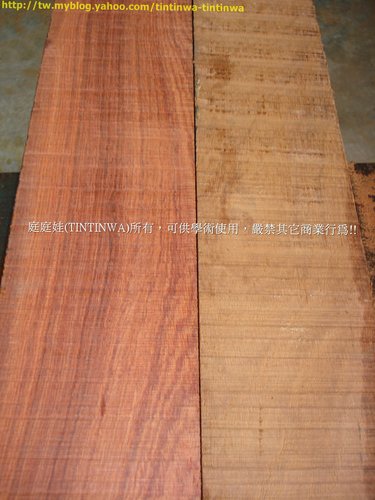

深紅色心材與褐色心材的對比~

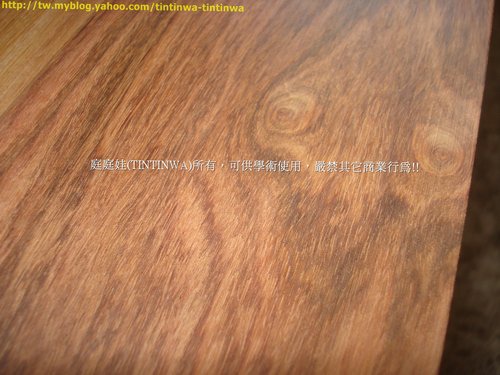

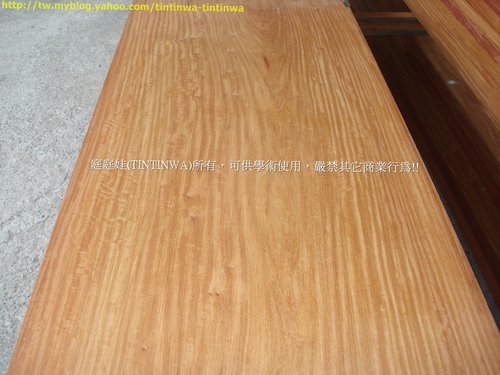

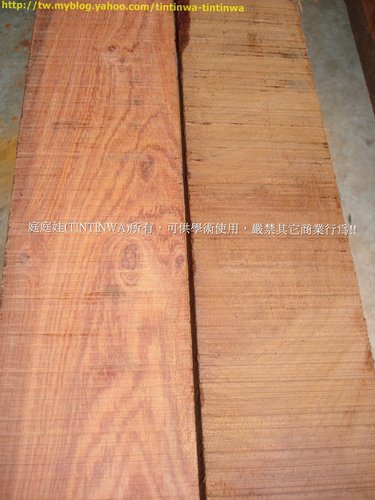

接近邊材的弦切板,常有出現鬼臉的圖樣~
花梨木十分耐水,在日曬雨淋的考驗下,表皮風化呈"銀灰色",表皮下層色澤偏紫而不腐朽!!
(上圖)端面在長期積水的情況下,積水部分色澤加深,除此之外並無任何腐朽情況發生~
在乾燥後,端面只出現極細的小裂紋~
(上圖)鏈鋸切斷花梨木方。

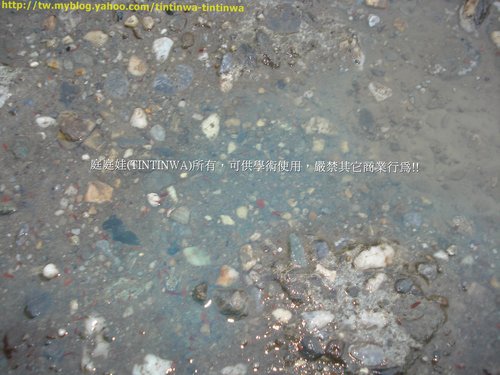

一場小雨過後,浸泡在水漥的鋸屑,釋放出"螢光綠色"的樹液~
早期花梨木新料,在室外做天然乾燥時,大雨過後日曬場上都是"綠色螢光樹液"~
(綠色螢光樹液,是辨識花梨木的重要特徵之ㄧ!!)

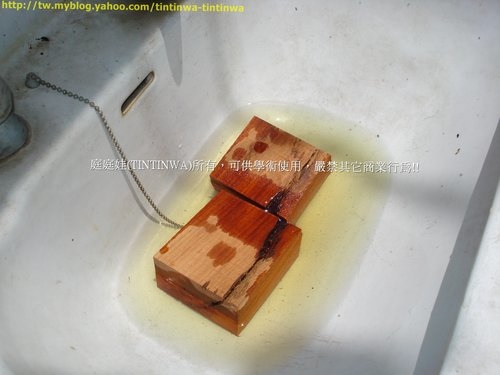

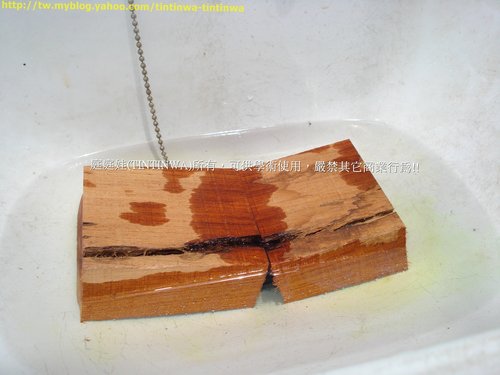

浸泡在洗手檯的花梨木塊,逐漸釋放出淺綠色的樹液~
在處理花梨木的過程中,獲得不少難得的經驗,就好比"絮狀結晶物"的發現~
在網路上搜尋前輩的文章,對於花梨木(絮狀結晶)生成探討極少!!
檀木中,應該多少都會有類似的情形產生,只是型態上可能會有點差異~
接下來分享個人對(絮狀結晶)的心得:
花梨木方色澤較偏"暗褐色"的木料,出現(絮狀結晶)的機會較高,猜測是因為含有大量的
有機物質,使得色澤偏"暗褐色"~
貼近一聞,氣味與其他花梨木料無異,但味道較為濃郁~
目前為止發現(絮狀結晶)只出現在褐色、深褐色、橘黃色三種色澤的花梨木料上,
"橘黃色"發生機率較低,"淺紅"與"暗紅(紫)色"花梨木料則無此發現~

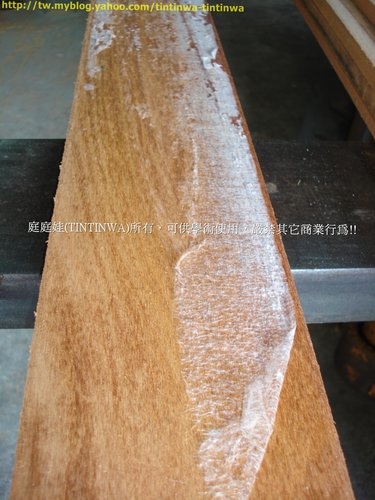

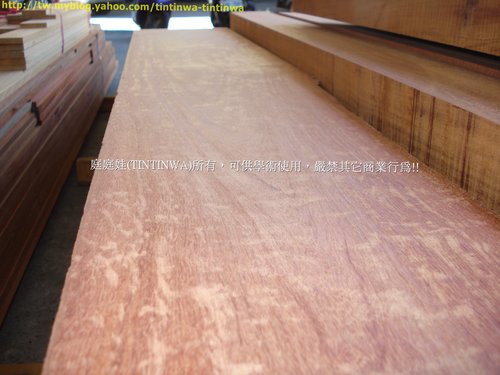

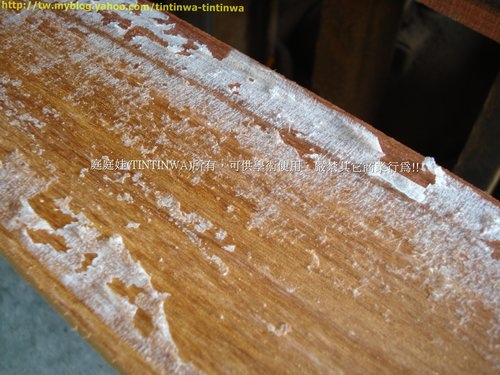

(絮狀結晶)層----(如上圖)
於"新鋸切面"或"新砂光面"經由木料交疊,以致"新鋸切表面"通風不良所生成,
是有限度的發生,當木料表面散發一定程度後停止~

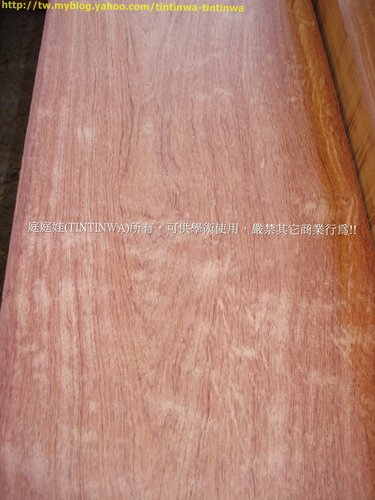

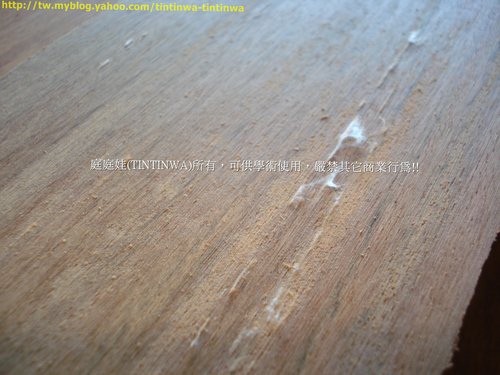

暗褐色木料,在砂光完成後,數分鐘內就會(如下圖)般,出現段落(絮狀結晶),且不需在
木料交疊的狀況下就會發生!!
經過多次測試,(絮狀結晶)的生成與木料(含水率)高低無任何關聯~
"薄如蟬翼"無法形容(絮狀結晶)層,因為以手觸摸"即刻分解"無法把持~
以上內容皆屬個人經驗,如有錯誤煩請導正,虛心受教~
----------------------------------------待續(不定時添增圖文)------------------------------------------
留言列表
